Rengasventtiilit Optinen lajittelukone

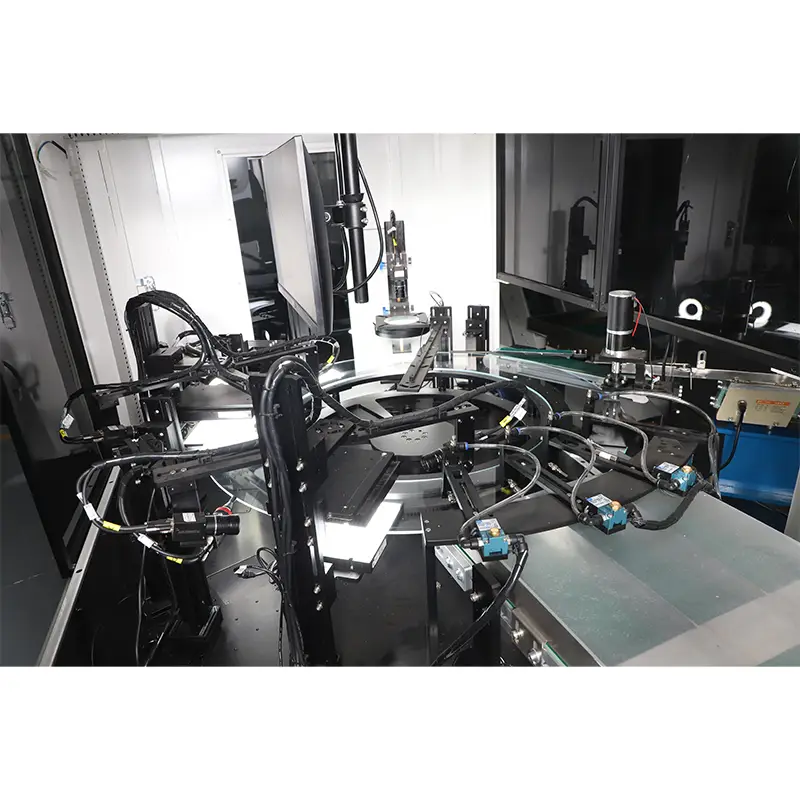

NINGBO LANCEINDUSTRIAL CO.,LIMITED on ammattimainen CCD-tarkastuskoneiden valmistaja. Rengasventtiilien optisia lajittelukoneita käytetään laajalti autojen osien valmistusteollisuudessa. Nämä koneet mahdollistavat automaattiset tarkastussovellukset tarkkuusosien valmistuksessa, kuten osien pituuden, leveyden, korkeuden ja halkaisijan mittaamisen sekä pintavirheiden, kuten naarmujen, merkintöjen ja muiden vikojen havaitsemisen. Pilvilevyn nopea tarkastuskone on yrityksemme itsenäisesti kehittämä automatisoitu laite tuotteiden ulkonäön ja rakenteellisten mittojen tarkastamiseen. Tämä kone ottaa käyttöön PLC-ohjausjärjestelmän ja näöntarkastusjärjestelmän. Nopealla tärisevällä syöttölaitteella kuljetettavat materiaalit kuljetetaan erittäin läpäisevän lasilevyn läpi määrätyn kameran näkökenttään. Lopuksi solenoidiventtiili puhaltaa ilmaa, jotta vialliset ja hyvät tuotteet voidaan luokitella tarkasti.

Tärkeimmät tekniset parametrit

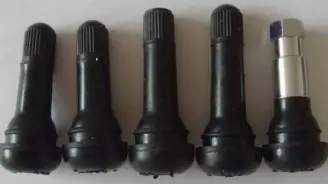

Materiaalista ja valmistusprosesseista johtuen venttiilivarren pinnoissa voi esiintyä häiriöitä, kuten häikäisyä ja epätasainen musta pinta. Rengasventtiilien optiset lajittelukoneemme selviävät näistä haasteista erityisillä valonlähteiden suunnittelu- ja kuvankäsittelyalgoritmeilla, jotka tunnistavat tarkasti viat, kuten pinnan halkeamat, kuplat ja kontaminaatiot. Havaintojärjestelmä varmistaa selkeät, kohinattomat kuvat venttiilin varren pinnasta vakaan valonlähteen tuen ansiosta, mikä parantaa edelleen kuvanlaatua myöhempää algoritmista käsittelyä varten.

Testauskohteet ja vaatimukset

Ulkonäkövirheiden havaitsemisen kannalta rengasventtiilien optinen lajittelukone voi tunnistaa tehokkaasti useita yleisiä ongelmia: liiallinen liima, riittämätön liima, puuttuvat sisäkierteet, riittämätön liima rungossa, puuttuvat ulkokierteet, liiallinen liima renkaissa ja muut pinnan ulkonäkövirheet. Konenäköjärjestelmä voi toimia ympäri vuorokauden havaitakseen viat, hylätäkseen vialliset tuotteet ja ylläpitääkseen vakaan tunnistustarkkuuden. Massatuotetuissa tuotteissa, kuten venttiilivarret, joilla on korkeat tuottovaatimukset, CCD-tarkastusjärjestelmä voi helposti saavuttaa satojen kappaleiden havaitsemisnopeuden minuutissa ja varmistaa samalla tunnistustulosten luotettavuuden.

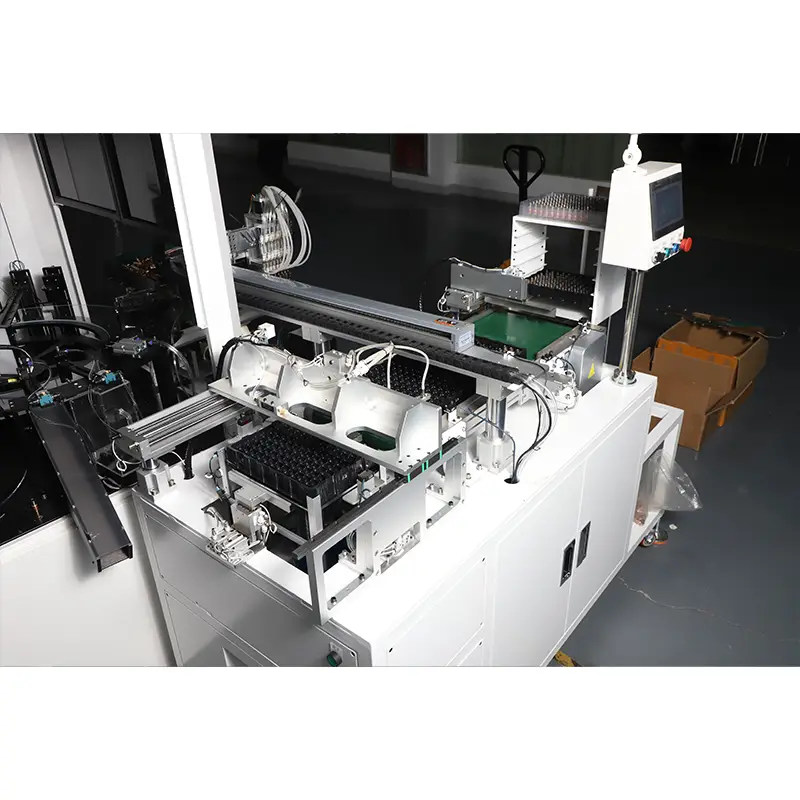

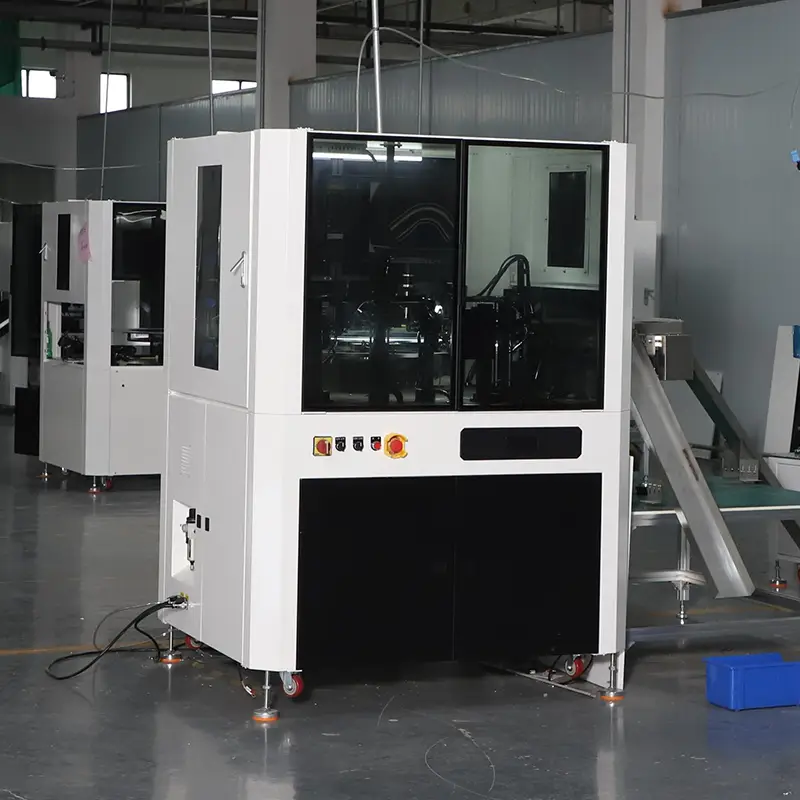

--Tuotekuvat ja piirustukset

-- Materiaalin syöttötapa

Nelisuuntainen syöttö: 3 ulostuloa tuottaa OK materiaalia pohjasta, 1 ulostulo tuottaa

OK materiaali ylädiasta, ja tuomiolaatikko asetetaan pöydälle.

--Terminologian selitys

OK: Hyväksytty, mikä osoittaa onnistumisen. NG: Epäonnistui, osoittaa epäonnistumisen.

MS: Millisekunti, aikayksikkö. MIN: Minuutit.

KPL: Materiaaliyksikkö per kappale. K/H: Tuntimäärä.

PPS: Pulssia sekunnissa

-- Toiminnot ja vaatimukset
