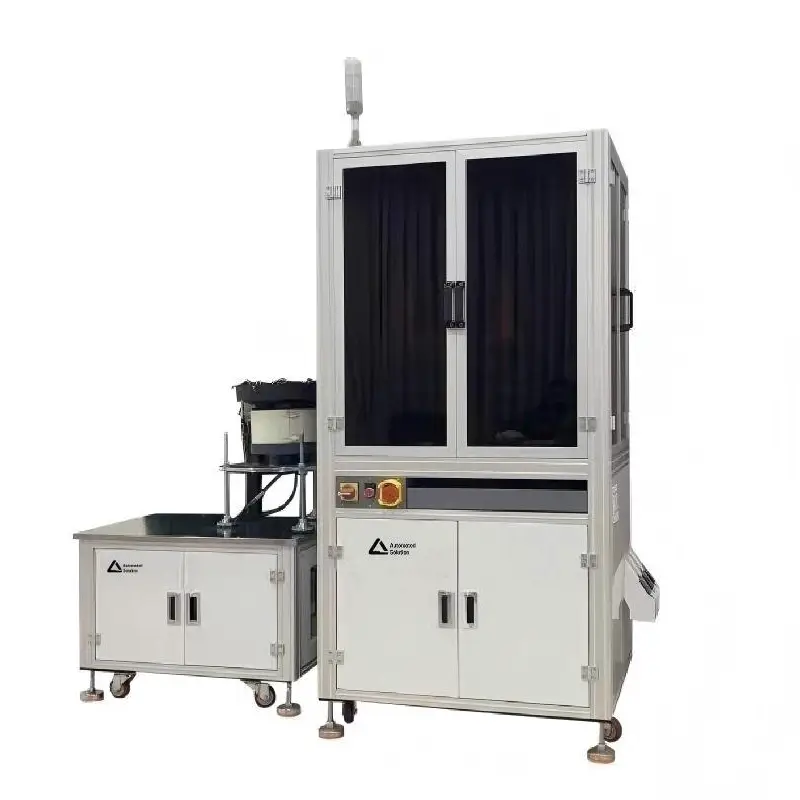

Precision Industrial Metal Parts Inspection Line

LANCE INDUSTRIAL auttaa monia asiakkaita parantamaan tarkastusnopeutta ja parantamaan tuotteiden laatua. Precision Industrial Metal Parts Inspection Line voi havaita mittaongelmat, kuten pituuden, leveyden, korkeuden ja halkaisijan tarkkuuslaitteistossa. Se voi myös tarkastaa likaa, puuttuvia materiaaleja, naarmuja, purseita ja merkintöjä sekä paikantaa ja tarkastaa reikiä. Manuaaliseen tarkastukseen verrattuna se tarjoaa korkeammat standardit, suuremman tarkkuuden ja suuremman nopeuden.

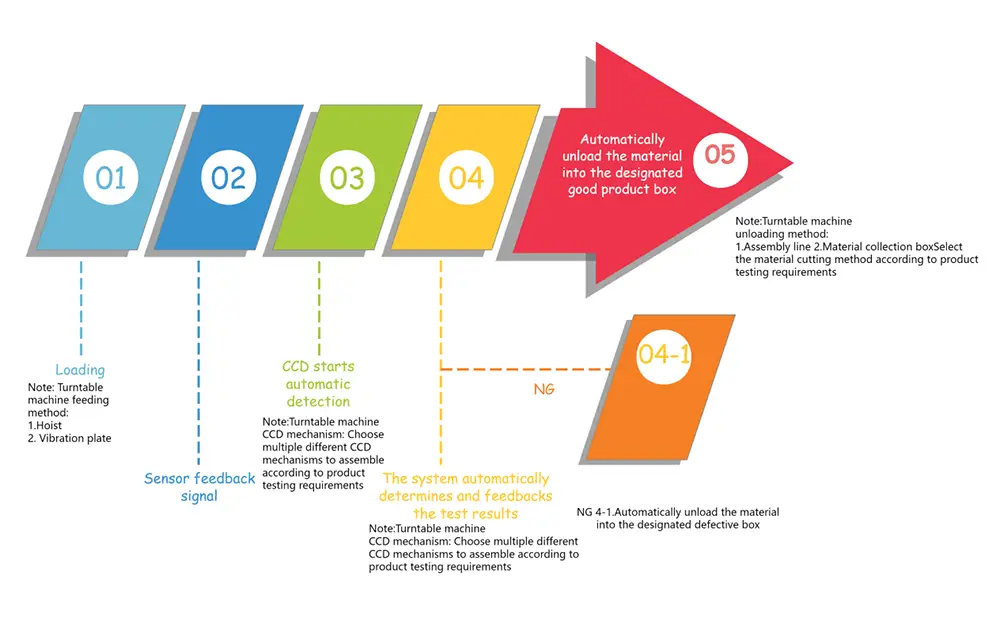

Tuotantoprosessi:

Teollisia CCD-kameroita ja linssejä käytetään yhdessä näöntarkastusjärjestelmän kanssa kaikkien tarkastusstandardien digitalisoimiseksi ja visualisoimiseksi. Nämä tiedot käsitellään ja tallennetaan sitten tietokoneella (näön koon ja ulkonäön tarkastuslaitteiston aivot). Samanaikaisesti lähetetään signaaleja PLC:lle, jotta täysin automatisoidut mekaaniset laitteet voivat hylätä viallisia tuotteita tarkastusprosessin aikana. Tuotteet, joiden tiedot ja kuvat täsmäävät, kuljetetaan automaattisesti hyvän tuotteen ulostuloon automaattisen siirtolaitteen avulla.

Tarkastuslinjan tiedot:

Turntalbe lasilevy

Tietojen analysointivaihe

Työtaso

Kuvankaappausvaihe

Ruokintavaihe

Tärisevä levy

Toteutustoiminnot ja vaatimukset

Huomautus: Kaikkien yllä olevien tarkastuskohteiden on oltava selvästi näkyvissä tarkastettavassa kuvassa.

Tarkastuksen tehokkuus: Vähintään 300 kappaletta minuutissa (riippuen tuotteen syöttönopeudesta).

Laitteen koostumus ja päämekanismit:

Sovellusalue

Precision Industrial Metal Parts Inspection Line on suunniteltu pääasiassa erilaisten pienten tarkkuusmetalliosien ja tarkkuuslaitteistokomponenttien koko prosessin ulkonäön ja koon tarkastukseen. Se voi mitata ja havaita tarkasti parametreja, kuten pituuden, leveyden, korkeuden, reiän halkaisijan, etäisyyden jne. Samalla se voi tunnistaa ja määrittää tarkasti viat, kuten pinnan lika, puuttuvat materiaalit, naarmut, purseet, painatukset, aukot ja epänormaali tartunta. Laitteita voidaan soveltaa laajalti tuotteisiin, kuten laitteistokiinnikkeisiin, tarkkuusrakennekomponentteihin, pieniin leimausosiin, kääntöosiin ja elektronisiin metallitarvikkeisiin. Se voi kytkeytyä suoraan automatisoituihin tuotantolinjoihin ja saavuttaa integroidun lastauksen, kuvantamisen, analyysin, lajittelun ja purkamisen, parantaa merkittävästi tuotannon ja tarkastusten tehokkuutta ja täyttää teollisuuden laadunvalvonnan korkean tarkkuuden ja vakauden vaatimukset.

Käyttö- ja huoltotiedot

Varmista ennen laitteen käynnistämistä, että asennusympäristö on tasainen ja vapaa voimakkaasta tärinästä. Työskentelyalue tulee pitää kuivana ja puhtaana, jotta pöly- ja öljytahrat eivät pääse vaikuttamaan linssiin ja valonlähteen kuvaamiseen. Päivittäisen käytön aikana puhdista lasilevy, linssin pinta ja valonlähteen pöly säännöllisesti, jotta kuva pysyy selkeänä ja jotta epäpuhtaudet eivät häiritse tunnistustuloksia. Syöttövärähtelypöytä on säädettävä tuotteen teknisten tietojen mukaan, jotta vältetään tukokset tai huono kuljetus, mikä voi vaikuttaa tunnistustehokkuuteen.

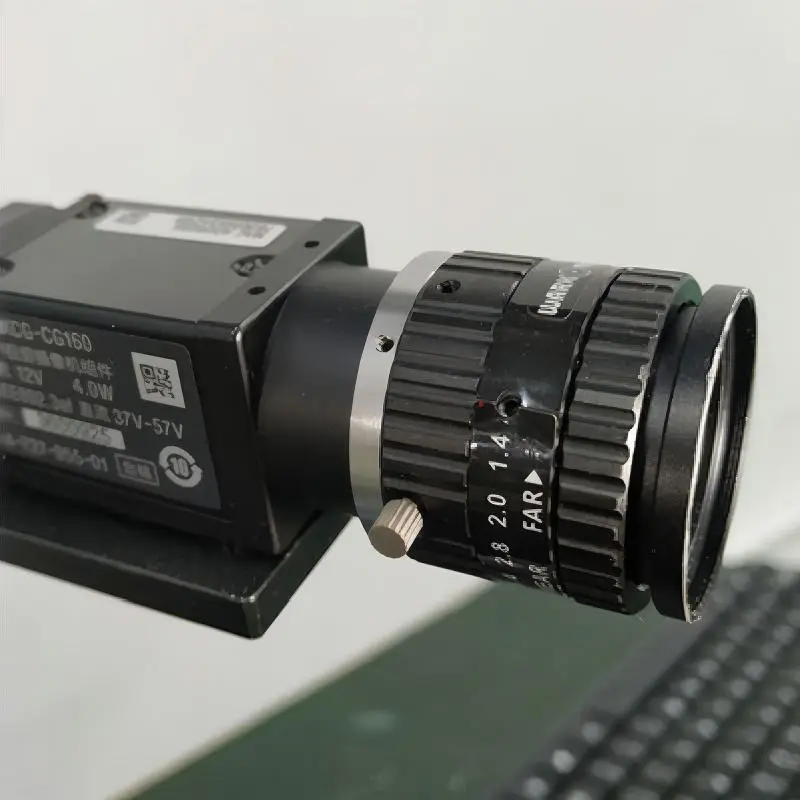

Laitteiden ydinkomponentit, kuten Sonyn teollisuuskamerat, telesentriset linssit, Panasonicin servomoottorit ja PLC-ohjausjärjestelmät, ovat kaikki erittäin tarkkoja konfiguraatioita. Luvaton purkaminen tai säätö on ehdottomasti kielletty. Käyttäjien on noudatettava vakiomenettelyjä laitteiden käynnistämisessä ja sammuttamisessa välttääkseen toistuvia sähkökatkoksia, jotka voivat vaikuttaa järjestelmän vakauteen. Pitkäaikaisen käytön jälkeen piirit, ilmareitit ja voimansiirron komponentit voidaan tarkastaa säännöllisesti mahdollisten poikkeavuuksien tunnistamiseksi ja laitteen pysäyttämiseksi vianmääritystä varten. Precision Industrial Metal Parts Inspection Linea ohjaa LANCE INDUSTRIALin ainutlaatuinen ohjausjärjestelmä ja visuaalinen ohjelmisto. Säännöllinen tietojen varmuuskopiointi ja ohjelmistohuolto suoritetaan käyttöiän tehokkaan pidentämiseksi ja pitkän aikavälin vakaan tunnistustarkkuuden ylläpitämiseksi.
