Serve Valve CCD automaattinen visuaalinen tarkastuskone

NINGBO LANCEINDUSTRIAL CO., LIMITED on erikoistunut CCD:n visuaalisiin tarkastuslaitteisiin, jotka tarjoavat tuotantolinjan tarkastuspalveluita massatuotettujen jäähdytyskomponenttien valmistajille. Niiden Serve Valve CCD -automaattinen visuaalinen tarkastuskone sopii suuriin tuotantoskenaarioihin, kuten ilmastointilaitteiden sulkuventtiileihin, mikä mahdollistaa automaattisen vikojen seulonnan.

Lähetä kysely

Tuotteen Kuvaus

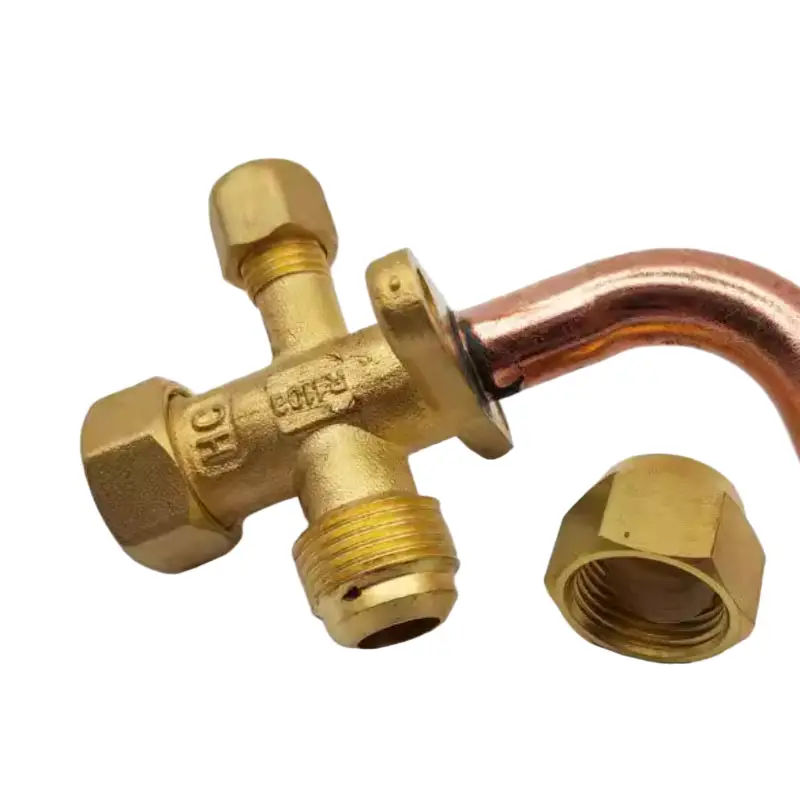

Serve valve CCD automaattista visuaalista tarkastuskonetta käytetään pääasiassa ulkoisten vikojen visuaaliseen tarkastukseen erityyppisissä luistiventtiileissä. Se ottaa käyttöön PLC + kosketusnäytön ohjaus- ja näyttötilan, käyttää tuotuja näköantureita havaitsemiseen ja sisältää pyörivän syklisen testauksen. Se on nopea ja helppokäyttöinen, ja siinä on korkea automaatioaste. Se soveltuu useiden erityyppisten luistiventtiilien ulkoiseen tarkasteluun, ja siinä on automaattiset kehotteet ja hälytystoiminnot käytön aikana. Käyttönsä jälkeen se on parantanut merkittävästi luistiventtiilien ulkoisen testauksen automaatiotasoa ja tarkastustehokkuutta Kiinassa.

Serve Valve CCD Automatic Visual Inspection Machine

Tarkastusprosessi ja tulokset

Perinteiseen manuaaliseen tarkastukseen verrattuna Serve valve CCD Automatic visuaalinen tarkastuskone tarjoaa paremman tarkastuksen tehokkuuden ja tarkkuuden, vähentää inhimillisiä virheitä ja voi korvata manuaalisen näkemisen vaarallisissa ympäristöissä, jotka eivät sovellu manuaaliseen käyttöön, jolloin saavutetaan automatisoidut ja älykkäät tuotantoprosessit. Frist, Serve-venttiili on sijoitettu tarkastustasolle. Sitten järjestelmä kiertää automaattisesti ja ottaa kuvia useista kulmista, lopullinen, analysoiden mittapoikkeamat algoritmien avulla. Jos vaipan seinämän paksuus tai venttiilin varren halkaisija ylittää standardialueen, järjestelmä tunnistaa sen välittömästi vialliseksi tuotteeksi ja laukaisee hälytyksen. Perinteiseen manuaaliseen tarkastukseen verrattuna tämä järjestelmä lisää tarkastuksen tehokkuutta useaan kertaan ja vähentää samalla virheellisen arvioinnin määrää.

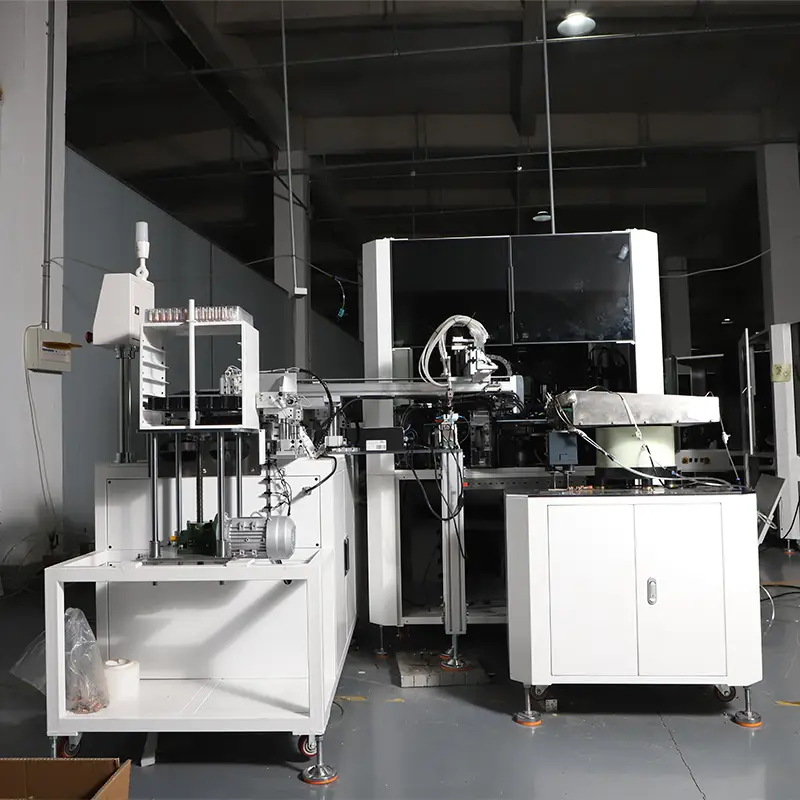

Serve Valve CCD Automatic Visual Inspection Machine

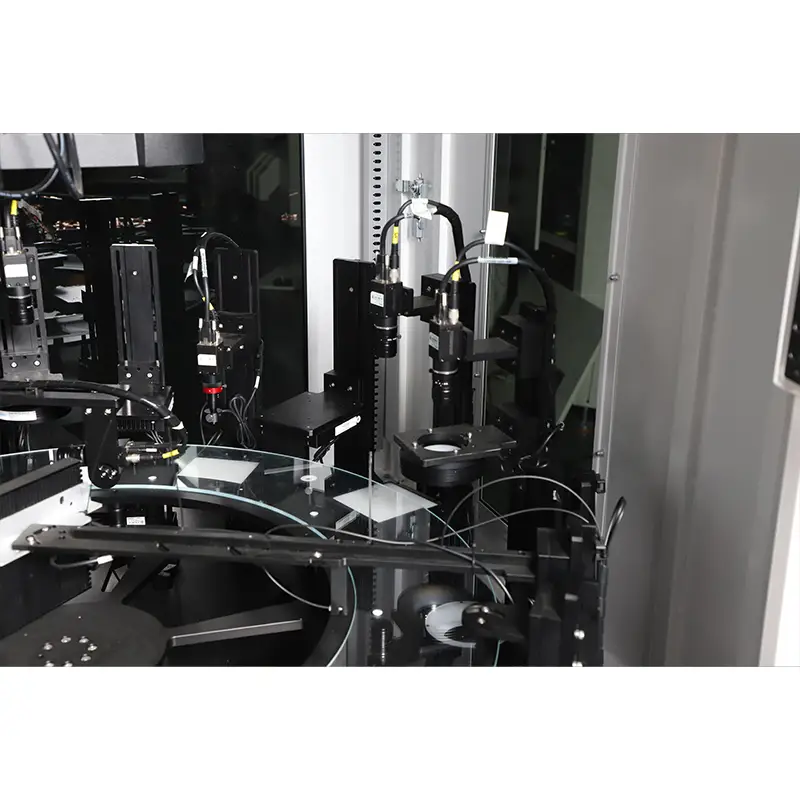

Turntalbe lasilevy

Tietojen analysointivaihe

Työtaso

Kuvankaappausvaihe

Ruokintavaihe

Tärisevä levy

Suorituskykytestausstandardit

Serve valve CCD automaattinen visuaalinen tarkastuskone voi tehokkaasti parantaa luistiventtiilien tuotantoprosessin laadunvalvontatasoa, tunnistaa ja eliminoida nopeasti pätemättömät tuotteet ja varmistaa markkinoiden toimitusvarmuuden.

Tarkastuskohteet	Tarkastuksen sisältö	Tekniset vaatimukset Standardit
Virtalähteen tunnistus	Päävirtalähde	Tarkista, että jokaisen liittimen johdot ovat kunnolla kiinni ja että johtojen numeroputken merkinnät ovat oikein.
Virtalähteen tunnistus	Käynnistyspiiri	Voiko kone käynnistyä normaalisti?
Koneen asennus ja testaus	Koneen jalkatyynyn asennuksen vakaustesti	Ovatko jalkatyynyt ylhäällä ja tuettu maahan?
Koneen asennus ja testaus	Koneen jalkatyynyn asennuksen vakaustesti	Ovatko pyörät riippuvaisia ilmassa?
	Juoksunopeus	60-80 minuutissa.
suorituskykyä	läpäisyaste	Hyväksyttyjen tuotteiden läpäisyprosentti on 99,0 %. Huomautus: Väärä hylkäys on sallittu (OK-tuotteet katsotaan NG-tuotteiksi), joiden väärä hylkäysprosentti on alle 5%, joka vaihtelee vian mukaan.
	Kameran käyttöikä	Kameran käyttöikä normaalikäytössä on yli vuosi.
	Datatilastot	Reaaliaikaiset tilastolliset havainnointitiedot
	Laitteen ohjauksen suorituskyky	(1) Kun tuotteen koon tai ulkonäön todetaan olevan maakaasua, se tyhjenee suoraan ilman hälytystä tai koneen pysäyttämistä; (2) Kun tuote on jatkuvasti NG:ssä (ohjelma voi asettaa peräkkäisten NG:iden määrän), laitteen on hälytettävä ja pysäytettävä (punainen valo ja hälytysääni). (3) Jos materiaalista on pulaa 1 peräkkäisen minuutin ajan (aikaraja säädettävissä) (materiaalia ei kulje CCD:n alta), laitteen tulee hälyttää ja pysähtyä (punainen valo ja hälytysääni).
