Kupariputkien automaattiset näöntarkastuslaitteet

NINGBO LANCEINDUSTRIAL CO.,LIMITED on automatisoitujen tarkastuslaitteiden valmistaja Kiinassa, ja olemme sitoutuneet visuaalisten tarkastuslaitteiden tuotantoon. Olemme saaneet monia pyyntöjä jäähdytyslaitteiden valmistajilta kupariputkien tarkastamiseksi ja seulomiseksi. Erityisesti kehitetty kupariputkien automaattinen näkötarkastuslaitteistomme täyttää useimmat kupariputkien tarkastusvaatimukset

Lähetä kysely

Tuotteen Kuvaus

LANCE INDUSTRIAL tukee ei-standardista räätälöityä automatisoitujen koon ja ulkonäön tarkastuslaitteiden tuotantoa eri tuotteiden tarkastus- (seulonta) tarpeisiin.

Kupariputkien automaattiset visiotarkastuslaitteet sisältävät pääasiassa koon, värin, vikojen, tahrojen jne. tarkastuksen, mikä parantaa tuotannon ja tarkastusten tehokkuutta.

Tuoteparametri

Parametri	Erittely
Tarkastuksen tarkkuus	Jopa 1 μm (0,001 mm) (konfiguroitavissa 0,003 mm:iin kriittisiin sovelluksiin)
Tarkastusnopeus	200-1200 kappaletta minuutissa (säädettävissä tuotteen koon/monimutkaisuuden mukaan)
Tarkkuusaste	99,99 % (vähensi vääriä positiivisia/negatiivisia tekoälyn oppimisalgoritmien ansiosta)
Yhteensopivat materiaalit	Kumi, metalli (ruostumaton teräs, alumiini), muovi, lasi ja komposiittimateriaalit
Vikatyypit havaittu	Pituus/korkeus/halkaisija poikkeamat, sekamateriaalit, muodonmuutos, purseet, mustat täplät, naarmut

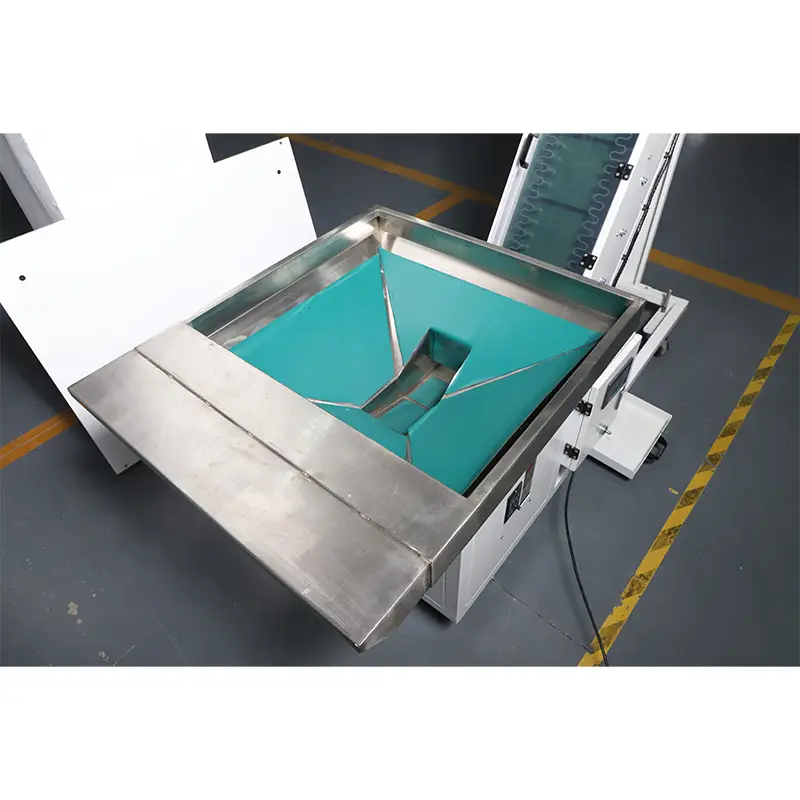

Ruokintamekanismi	Tärinäkulho, kuljetinhihna tai robottivarsi (muokattavissa)
Virtalähde	220 V AC, 50/60 Hz (yhteensopiva maailmanlaajuisten standardien kanssa)
Mitat (P × L × K)	800mm × 600mm × 1200mm (vakio; muokattavissa tilanrajoitusten mukaan)
Paino	~150kg (vaihtelee kokoonpanon mukaan)

Testaustapaukset

1. Esimerkkikuva:

Copper Tube Automatic Vision Inspection Equipment

2.tarkastuksen sisältö:‌

Sarjanumero	ominaisuudet	Havaitsemismenetelmä	Onko se havaittavissa?
1	Pintaviat	YLIVALO	KYLLÄ
2	pohjan viat	YLIVALO	KYLLÄ

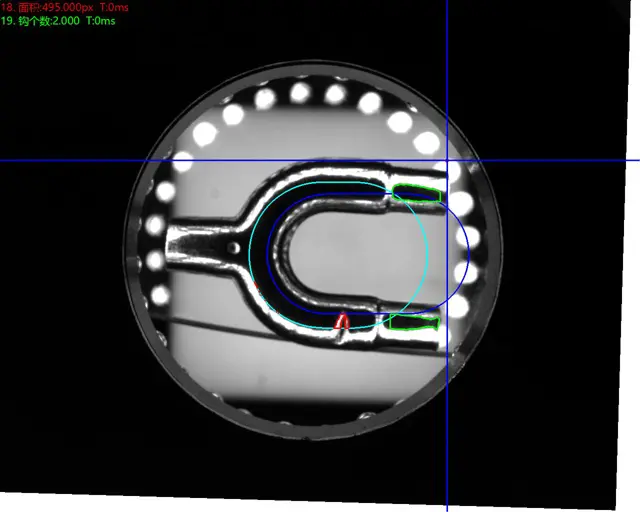

Esimerkki testikuvia:

Copper Tube Automatic Vision Inspection Equipment

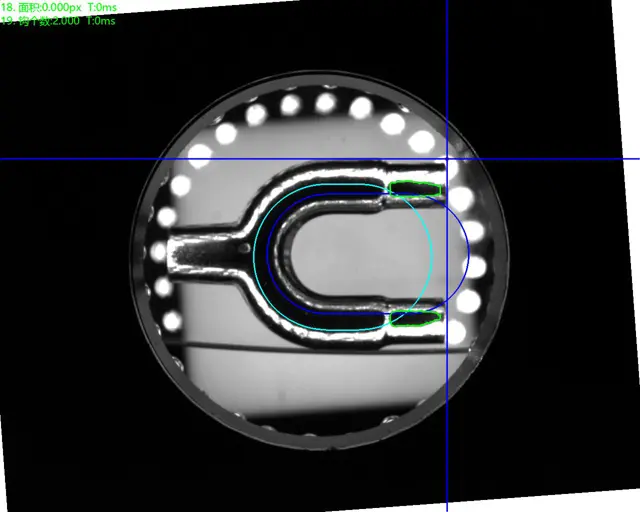

Alkuperäinen kuva positiivisen valon havaitsemisesta

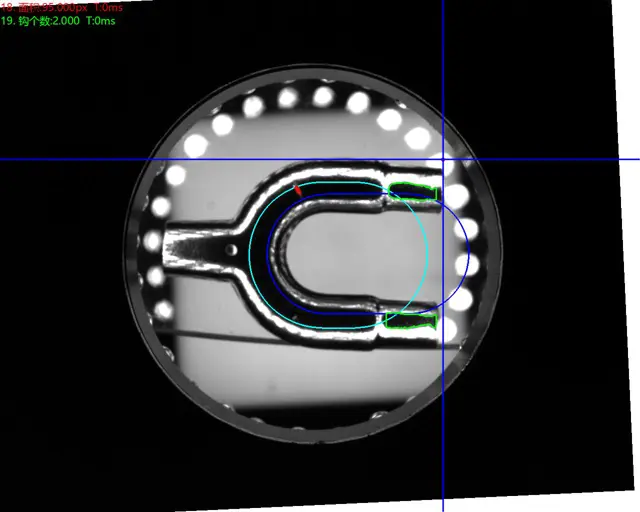

NG - naarmuja

NG - vahinko

Asennusvaatimukset:

Kupariputken automaattisen näöntarkastuslaitteiston asennukseen on varmistettava riittävästi tilaa.

Ympäristön lämpötila: 0-50 celsiusastetta;

Ilman kosteus: alle 90 % RH;

Elektroniset häiriöt: Laitteen tarjoaminen sellaiseen paikkaan, jossa elektroniset häiriöt ovat minimaaliset.

Virtalähde: AC 220V, 50Hz, virrankulutus <1KVA.

Tuotantotiedot

Kupariputkien automaattinen näöntarkastuslaitteisto perustuu suhteelliseen mittausmenetelmään, joka laskee todelliset mitat jäljitettävyyden, suurennuskalibroinnin, automaattisen reunan noston ja näytön kuvan mittauksen avulla. Tarkkuusmittauksessa tarvitaan 35-kertainen tai suurempi suurennus mikronitason tarkkuuden saavuttamiseksi. Tällä suurennuksella näkölinjan leveys on alle 5 mm. Yli 5 mm:n esineiden kohdalla tämä on yhdistettävä siirtymäanalyysin lukemiin ja ikkunan mittaukseen. Yhä älykkäämmissä ja automatisoituneissa teollisissa tuotantoprosesseissa, jotka vaativat suurempaa tarkkuutta ja tarkkuutta, konenäköjärjestelmät ovat erittäin tehokas tarkastusmenetelmä teollisuustuotteille.
