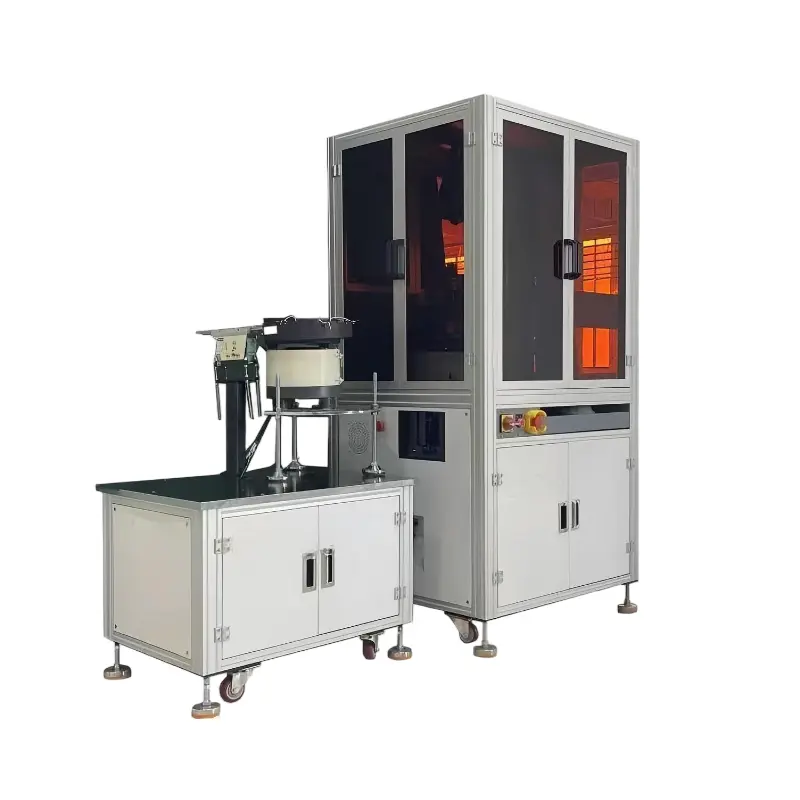

Mukautettu CCD automaattinen visuaalinen tarkastuskone

LANCE INDUSTRIALin mukautettu CCD-automaattinen visuaalinen tarkastuskone on suunniteltu erityisesti täyttämään eri tarkkuuskomponenttien automaattiset täydelliset tarkastusvaatimukset. Se on yksi tärkeimmistä tuotteista, joiden avulla kiinalaiset valmistajat ja tavarantoimittajat sitoutuvat syvällisesti visuaalisen tarkastuksen alalla. Modulaarisen rakenteen ansiosta se ei ainoastaan ​​helpota päivittäistä huoltoa, vaan se on myös läpikäynyt pitkän aikavälin toiminnan vakauden. Se voidaan täysin räätälöidä ja mukauttaa eri työkappaleiden muotomäärittelyjen, materiaaliominaisuuksien ja erityisten tarkastusvaatimusten mukaan.

Verrattuna perinteiseen manuaaliseen tarkastukseen, tämä laite pystyy havaitsemaan tarkasti erilaisia ​​​​ulkonäkövirheitä ja kokopoikkeamia ja suorittamaan automaattisesti pätevien ja viallisten tuotteiden lajittelun. Tämä auttaa parantamaan tuotteiden laadun johdonmukaisuutta lähteestä lähtien vähentäen tehokkaasti uudelleentyöstöä, romuhäviöitä ja myynnin jälkeisiä valituksia tuotantoprosessin aikana ja mahdollistavat yritysten vakaan, tehokkaan ja kestävän automatisoidun laadunvalvonnan, joka täyttää tarkkuustuotannon ydintarpeet useilla toimialoilla.

Räätälöidyn CCD-automaattisen visuaalisen tarkastuslaitteen maksimitunnistustarkkuus on jopa 1 μm (0,001 mm). Kriittisten työkappaleiden kohdalla se voidaan säätää 0,003 mm:iin todellisten tunnistusvaatimusten mukaan, mikä täyttää täysin korkean tarkkuuden tunnistusstandardit. Havaintotehokkuuden kannalta laite pystyy suorittamaan 200-400 työkappaleen tarkastuksen minuutissa. Se voi joustavasti säätää nopeutta tuotteiden koon ja monimutkaisuuden mukaan, tasapainottaen tunnistustarkkuutta ja tuotannon tehokkuutta. Laitteen viantunnistustarkkuus saavuttaa 99,99 %, joka pystyy tunnistamaan vakaasti erilaisia ​​yleisiä vikoja, vähentäen merkittävästi virhearviointien ja laiminlyöntien todennäköisyyttä ja takaavat vakaan tuotannon laadun.

Laitteilla on laaja valikoima sovelluksia, se voidaan sovittaa kumista, ruostumattomasta teräksestä, alumiiniseoksesta, muovista, lasista ja erilaisista komposiittimateriaaleista valmistettuihin työkappaleisiin, ja se pystyy havaitsemaan tarkasti erilaisia ​​virhetyyppejä, kuten kokopoikkeaman, sekoittumisen, muodonmuutoksen, purseet, mustat täplät, naarmut, lian, vieraat esineet jne. Kuormausmenetelmä tukee erilaisia ​​levyjä, kuten konvektiota, tärinää ja värähtelyä. voidaan räätälöidä sopimaan asiakkaan tuotantolinjalle tilanteen mukaan. Virtalähde käyttää 220 V AC 50/60 Hz -standardia, joka on yhteensopiva eri tuotantoympäristöjen kanssa kotimaassa ja ulkomailla, vakiokoolla 800 mm × 600 mm × 1200 mm, ja sitä voidaan säätää joustavasti paikan rajoitusten mukaan. Laite painaa noin 150 kg, ja siinä on pieniä vaihteluita kokoonpanosta riippuen.

Tuotteen tiedot

Eri työkappaleiden yleisten havaitsemisvaatimusten perusteella mukautettu CCD-automaattinen visuaalinen tarkastuskone voi saavuttaa useita kypsiä ja vakaita tunnistustoimintoja. Kaikki nämä toiminnot voidaan vapaasti yhdistää ja konfiguroida asiakkaiden todellisten tarpeiden mukaan täyttämään yritysten yhden luukun täydelliset tarkastus- ja lajitteluvaatimukset. Työkappaleiden paksuuden ja koon havaitsemiseksi laite käyttää taustavalokuvaustekniikkaa, joka on tarkka ja vakaa mittauksessa; Epänormaaleissa tilanteissa, joissa pohjaa ei ole kiillotettu, saadaan selkeä kuva alareunassa olevan valonlähteen kautta, jotta vältetään puuttuvia vikoja; epänormaali pinnan väri voidaan tunnistaa tarkasti normaaleissa valaistusolosuhteissa, mikä tallentaa tarkasti hienovaraiset värierot; puuttuvien tai epämuodostuneiden tukipylväiden havaitsemiseksi tarkka asemointi saavutetaan pohjavalonlähteen kautta ja mikromuodonmuutoksia voidaan siepata, jotta estetään viallisten tuotteiden virtaaminen seuraavaan prosessiin; viat, kuten yläpinnan naarmut, pinnan mustat täplät ja lika sekä pohjassa olevat vieraat aineet, voidaan tunnistaa tarkasti vastaavan valonlähdekokoonpanon ja kuvantamistekniikan avulla, mikä eliminoi tehokkaasti erilaisia ​​laaturiskejä. Kaikki tunnistustoiminnot on todennettu todellisilla tuotantolinjoilla ja ne ovat yhteensopivia eri toimialojen tunnistusstandardien kanssa.

Toteutustoiminnot ja vaatimukset

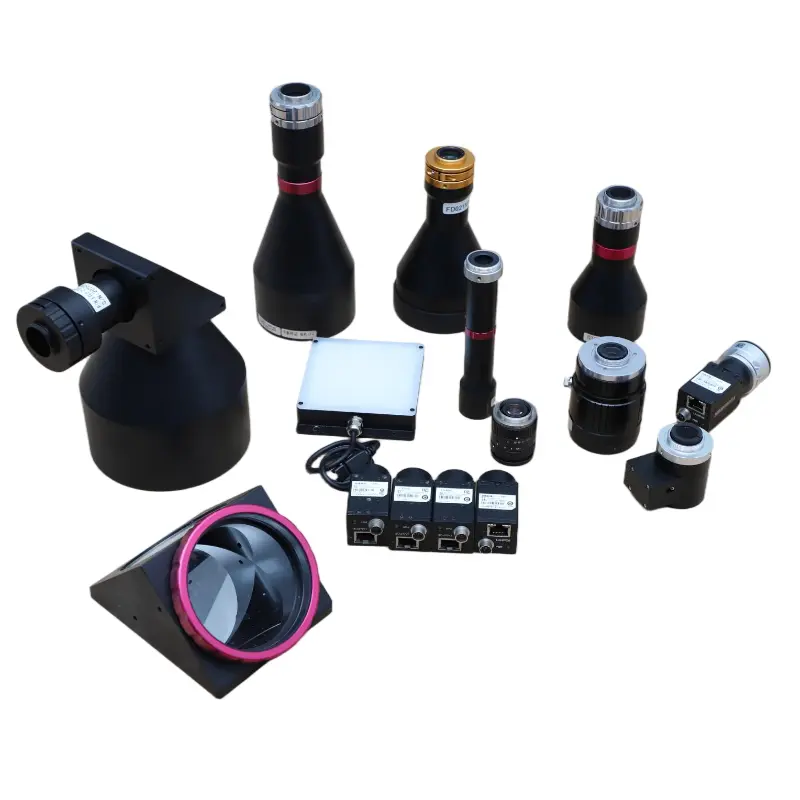

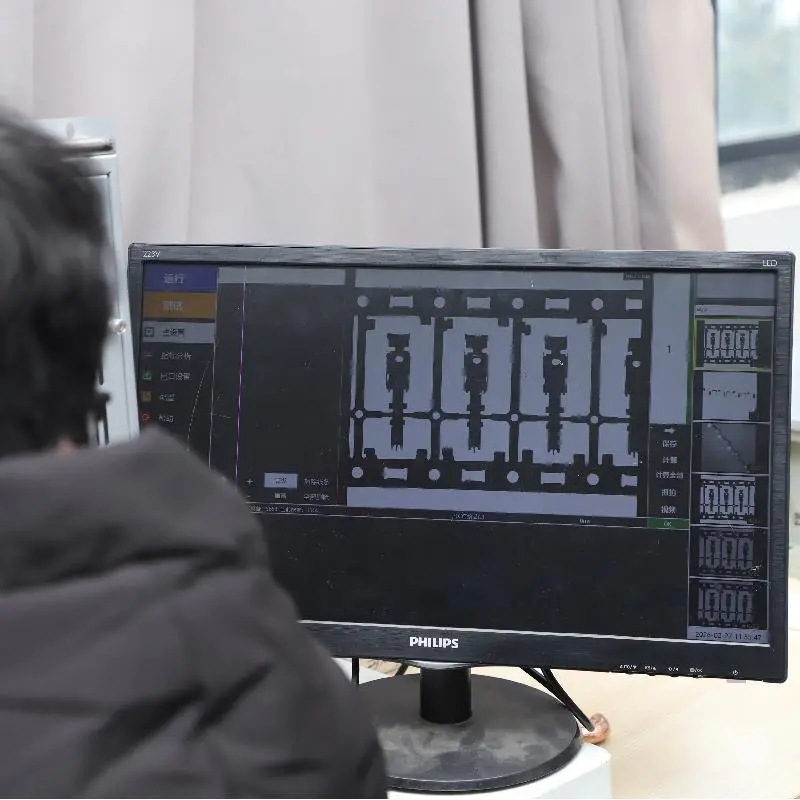

Ammattimaisena visuaalisen tarkastuksen laitetehtaana Kiinassa LANCE INDUSTRIAL valvoo tiukasti laitteiden koostumuksen ja ydinkokoonpanon laatua. Se valitsee korkealaatuiset komponentit varmistaakseen laitteiden pitkäaikaisen vakaan toiminnan, mikä osoittaa valmistajan ammatillisen vahvuuden. Laitteet on varustettu LANCE INDUSTRIALin itsenäisesti kehittämällä visuaalisen tarkastuksen ohjelmistolla, joka mukautuu täydellisesti räätälöityihin tarkastusvaatimuksiin. Yhdessä räätälöidyn teollisuustietokoneen kanssa se voi varmistaa pitkän aikavälin vakaan toiminnan ilman toistuvia vikoja. 22 tuuman Philipsin teollisuus-LCD-näyttö tarjoaa selkeän näytön, jonka avulla käyttäjät voivat tarkkailla tarkastustilannetta. Teollisuuskamerassa on selkeä kuva ja vakaa kuvanlaatu. Yhdessä telesentrisen teräväpiirtoteollisuuden linssin kanssa se varmistaa erittäin tarkan kuvantamisen ja tukee vahvasti vikojen tunnistamista. Räätälöity rengasoptinen valonlähde tarjoaa tasaisen valaistuksen, mikä helpottaa erilaisten vikojen tunnistamista. Itse kehitetty ohjausjärjestelmä on helppokäyttöinen ja reagoi nopeasti. Yhdessä Panasonicin servomoottorien ja erityisten mukautettujen vähennyslaitteiden kanssa se varmistaa sujuvan toiminnan, luotettavan tarkkuuden ja kestävän vaihteiston. Kokonaisrakennesuunnittelu on kohtuullinen, alhainen epäonnistumisaste ja kätevä huolto, joka täyttää yritysten pitkän aikavälin jatkuvat tuotantotarpeet ja osoittaa täysin kiinalaisten tehtaiden tuotannon vahvuuden ja laadunvalvontatason.

Laitteiden koostumus ja päämekanismit

Tuotesovellus

Sovellukset:

‌Elektroniikka‌: Tarkista matkapuhelimen komponentit (liittimet, painikkeet) naarmujen ja kohdistusvirheiden varalta.

‌Autoteollisuus‌: Tarkista ruuvikierteet ja kumitiivisteet vuotojen tai paineen alaisen muodonmuutosten varalta.

‌Lääketieteelliset laitteet‌: Varmista kirurgisten työkalujen steriilin pakkauksen eheys ja mittatarkkuus.

‌Kuluttajatavarat‌: Tunnista pinnan viat muovikoteloissa tai laitteiden metallisissa kiinnikkeissä.

‌Teolliset osat‌: Lajittele laakerien tai hammaspyörien sekaerät koon ja materiaalikoostumuksen mukaan.

Mukautetulla CCD-automaattisella visuaalisen tarkastuksen koneella on vahva monipuolisuus ja suuri räätälöintiaste. Sitä voidaan soveltaa laajasti useilla korkean tarkkuuden valmistusalueilla. Kiinalaisten toimittajien ydintuotteena se tarjoaa erittäin mukautuvia laaduntarkastusratkaisuja maailmanlaajuisille asiakkaille. Elektroniikkateollisuudessa sitä voidaan käyttää pienten komponenttien, kuten matkapuhelinliittimien ja painikkeiden, naarmujen, kohdistusvirheiden jne. havaitsemiseen, mikä varmistaa elektronisten komponenttien kokoamistarkkuuden; autoteollisuudessa se voi havaita komponenttien, kuten ruuvien ja kumitiivisteiden, tiivistyskyvyn ja muodonmuutoksen, mikä täyttää autoteollisuuden tiukat laatustandardit; lääkinnällisten laitteiden teollisuudessa se voi saavuttaa kirurgisten instrumenttien koon tarkkuuden ja steriilin pakkauksen eheyden tarkan havaitsemisen, mikä täyttää lääketeollisuuden vaatimustenmukaisuusvaatimukset; kulutustavarateollisuudessa se voi seuloa tuotteiden ulkonäkövirheet, kuten kodinkoneiden kuoret ja metallikiinnikkeet, mikä parantaa kulutustavaroiden laatua; teollisuuskomponenttiteollisuudessa se voi mitata ja lajitella komponenttien, kuten laakereiden, hammaspyörien ja tiivisteiden, mittoja ja lajitella sekamateriaaleja, mikä varmistaa teollisuuskomponenttien laadun vakauden.
